1. Réduire les distances
Dans un montage constitué de composants séparés, les signaux électriques doivent circuler dans des fils ou des pistes relativement longues.
Lorsqu'on regroupe les composants sur une même puce, les distances entre eux deviennent extrêmement faibles.
2. Des échanges plus rapides
Un signal électrique ne se propage pas instantanément. Lorsqu'il doit parcourir une longue distance, un délai apparaît.
En réduisant les trajets, l'intégration diminue ces délais et permet aux différents blocs d'échanger des informations plus rapidement.
| Organisation | Distance entre composants | Conséquence |
|---|---|---|
| Composants séparés | Plus grande | Propagation plus lente |
| Composants intégrés | Très faible | Propagation plus rapide |
3. Réduire la consommation
Dans un circuit numérique, les informations sont représentées par des signaux électriques. Faire passer un signal de 0 à 1 ou de 1 à 0 nécessite de déplacer des charges électriques et donc de fournir de l'énergie.
Les liaisons électriques entre les composants ne sont pas parfaites. Elles présentent notamment une petite capacité électrique : à chaque changement d'état du signal, cette capacité doit être chargée ou déchargée.
Plus une liaison est longue, plus ces effets électriques tendent à être importants. Rapprocher les composants permet donc de réduire l'énergie nécessaire à certaines communications.
Liaisons plus courtes → capacités plus faibles → moins d'énergie nécessaire pour transmettre les signaux.
Où va l'énergie consommée ?
Une partie de l'énergie électrique consommée finit par être dissipée sous forme de chaleur.
Dans les conducteurs, les électrons interagissent avec le matériau qu'ils traversent. Une partie de leur énergie est alors transférée au matériau et contribue à son échauffement : c'est l'effet Joule.
Cette question est particulièrement importante dans les appareils mobiles. Dans un smartphone, par exemple, une consommation plus faible permet à la fois de préserver l'autonomie de la batterie et de limiter l'échauffement de l'appareil.
4. Intégrer davantage de fonctions
La miniaturisation permet également de placer un nombre de plus en plus important de transistors sur une même surface.
Il devient alors possible de construire des circuits plus complexes sans augmenter fortement leur encombrement.
| Effet de l'intégration | Conséquence |
|---|---|
| Composants plus petits | Plus de transistors sur une même surface |
| Distances plus courtes | Échanges plus rapides |
| Liaisons plus courtes | Consommation réduite |
| Plus de transistors | Davantage de fonctions intégrées |

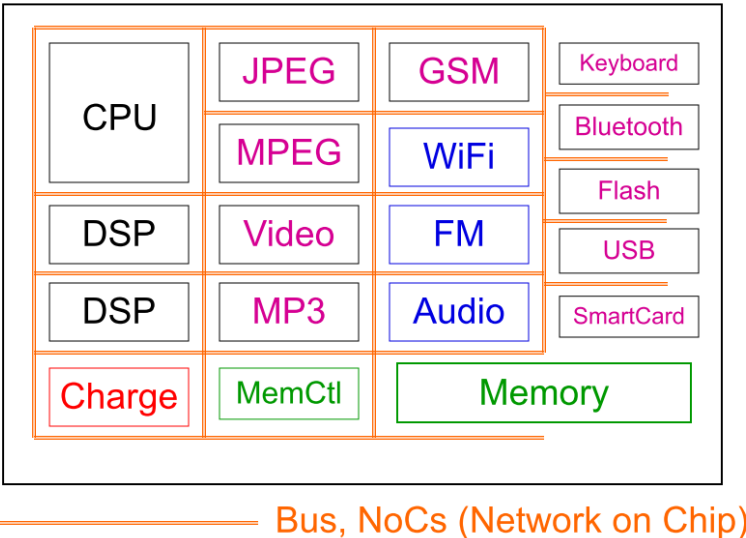

5. Le système sur puce
L'intégration peut aller jusqu'à réunir sur une même puce plusieurs blocs qui étaient autrefois répartis sur différents circuits.
On parle alors de système sur puce, ou SoC (System on Chip).

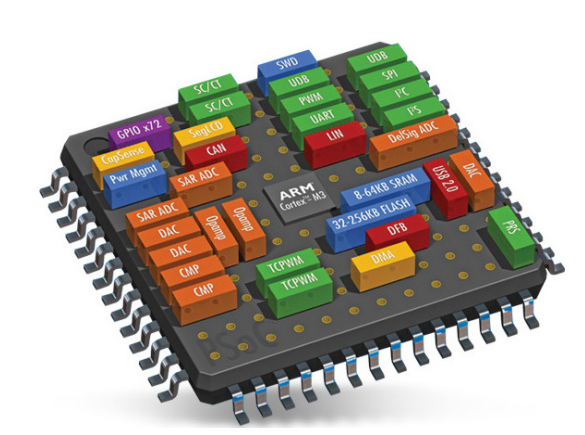

Un SoC peut notamment regrouper :
- un ou plusieurs cœurs CPU ;
- un GPU ;
- des contrôleurs de mémoire ;
- des contrôleurs d'entrées-sorties ;
- des circuits spécialisés.
Ce type d'organisation est particulièrement fréquent dans les smartphones, tablettes et systèmes embarqués.
6. Une chaîne de conséquences
composants plus proches
→
liaisons plus courtes
→
échanges plus rapides
et communications moins coûteuses en énergie
L'intégration permet donc d'améliorer plusieurs caractéristiques simultanément :
- les performances ;
- l'efficacité énergétique ;
- la compacité ;
- le nombre de fonctions disponibles.
À vous
- Pourquoi réduire la distance entre deux blocs d'une puce peut-il améliorer les performances ?
- Pourquoi cela peut-il également réduire la consommation ?
- Expliquez en une phrase pourquoi un SoC est particulièrement adapté à un smartphone.
